자바에서 클래스 다이어그램은 객체 지향 프로그래밍의 개념을 시각적으로 표현하는 도구로, UML(Unified Modeling Language)의 일환입니다. 클래스 다이어그램은 시스템의 구조를 나타내며, 클래스, 인터페이스, 관계, 멤버 및 메서드를 포함합니다. 다음은 클래스 다이어그램의 주요 요소들에 대한 설명입니다.
1. 클래스(Class)

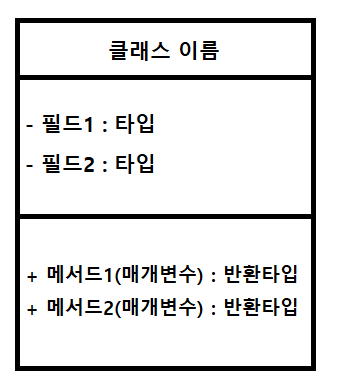

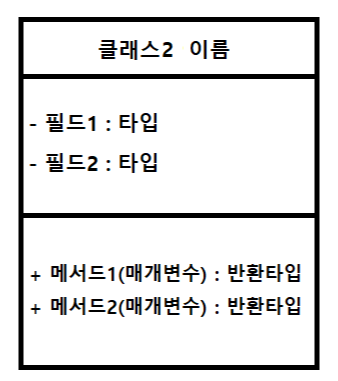

클래스는 객체의 설계도 또는 청사진입니다. 클래스 다이어그램에서 클래스는 사각형으로 표현되며, 세 개의 구획으로 나뉩니다:
- 첫 번째 구획: 클래스의 이름
- 두 번째 구획: 멤버(필드)
- 세 번째 구획: 메서드
예시:
2. 멤버(Member)

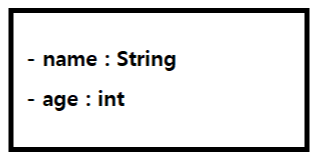

멤버는 클래스의 데이터 멤버를 나타냅니다. 멤버는 클래스 다이어그램의 두 번째 구획에 나타납니다. 멤버의 접근 제어자는 다음과 같이 표시됩니다:
- +: public
- #: protected
- ~: default
- -: private
예시:
3. 메서드(Methods)
메서드는 클래스의 동작을 정의합니다. 메서드는 클래스 다이어그램의 세 번째 구획에 나타납니다. 메서드의 접근 제어자도 멤버과 같은 방식으로 표시됩니다.

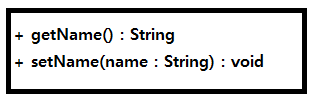

예시:
4. 관계(Relationships)
클래스 다이어그램에서는 클래스 간의 관계를 나타내기 위해 다양한 종류의 선을 사용합니다.

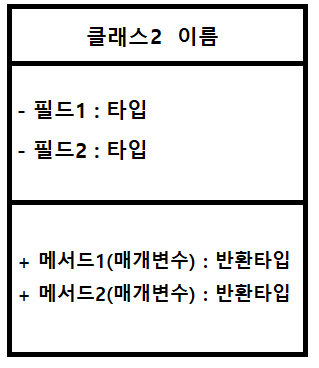

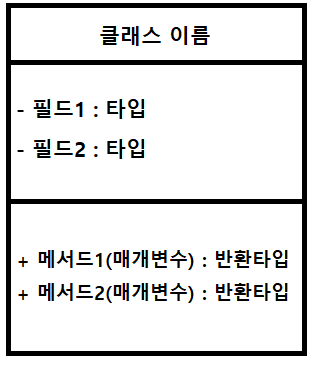

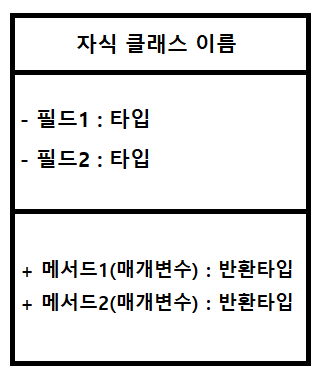

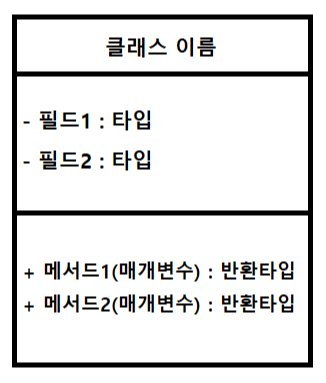

상속(Inheritance)
상속 관계는 일반화 관계로도 불리며, 빈 삼각형 화살표로 표현됩니다. 하위 클래스가 상위 클래스를 상속받을 때 사용합니다.
구현(Realization)
인터페이스를 구현하는 관계는 점선과 빈 삼각형 화살표로 표현됩니다.

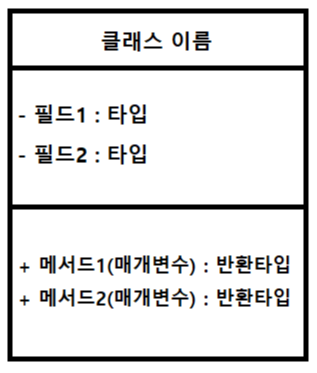

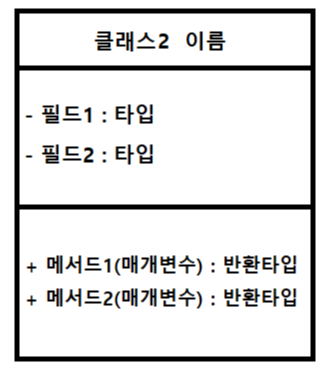

연관(Association)
연관 관계는 두 클래스 간의 연결을 나타내며, 보통 직선으로 표시됩니다. 방향을 나타내기 위해 끝에 화살표를 사용할 수 있습니다.

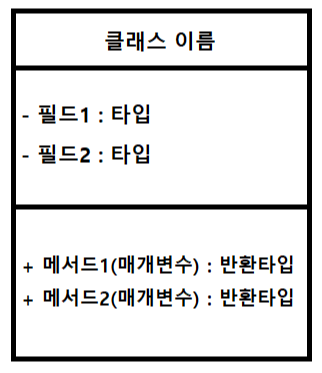

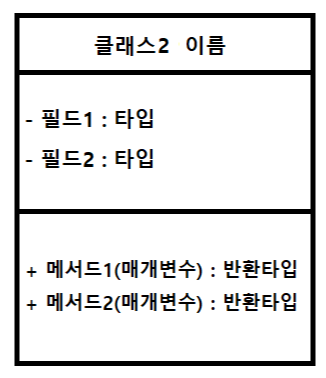

집합(Aggregation)과 합성(Composition)
- 집합은 빈 마름모로 표현됩니다.
- 합성은 채워진 마름모로 표현됩니다.
5. 예시 클래스 다이어그램
예를 들어, 학생(Student)과 강의(Course)를 나타내는 클래스 다이어그램을 살펴보겠습니다.
이 다이어그램에서:
- Student 클래스와 Course 클래스가 있습니다.

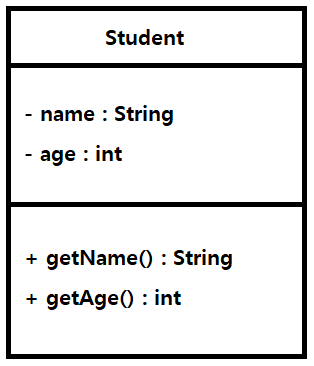

- Student 클래스는 name과 age 멤버를 가지며, 이를 접근하는 getName() 및 getAge() 메서드를 가집니다.

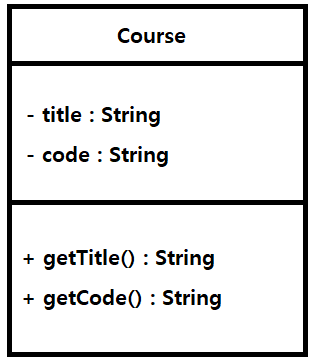

- Course 클래스는 title과 code 멤버를 가지며, 이를 접근하는 getTitle() 및 getCode() 메서드를 가집니다.
- 학생이 여러 강의를 수강할 수 있음을 나타내는 집합 관계가 있습니다.
이와 같이 클래스 다이어그램은 소프트웨어 시스템의 구조와 상호 작용을 시각적으로 이해하는 데 큰 도움이 됩니다.
